GTS30-200超聲波篩分系統
一、概述
GTS30超聲波篩分系統是一種簡單實用，可靠的篩分系統，是當前網眼堵塞的最有效的解決方法?？蓮V泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，具有篩分過濾精度高、網孔不堵塞等特點，真正解決了因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。
用戶希望高速篩分又不堵塞網眼。常規方法單純采用振動/搖動技術來排除異物進行篩分，超聲波篩分除了上述常規方法之外，可以在微米范圍內將振蕩力均勻地傳輸至網面上。利用這種技術可以減少篩面與物料之間的磨擦，減少網眼堵塞。與常規篩分機相比，一次篩凈率和總體篩分效率都大大提高，可保證在篩分過程中，網孔長期不堵塞。根據材料顆粒結構的不同可以大幅提高生產率，而且在保證長期高效篩分的同時，也延長了篩網使用壽命。
超聲篩分系統用于微米范圍的篩分，可大幅度提高100um以下篩網物料的透網率。
二、結構

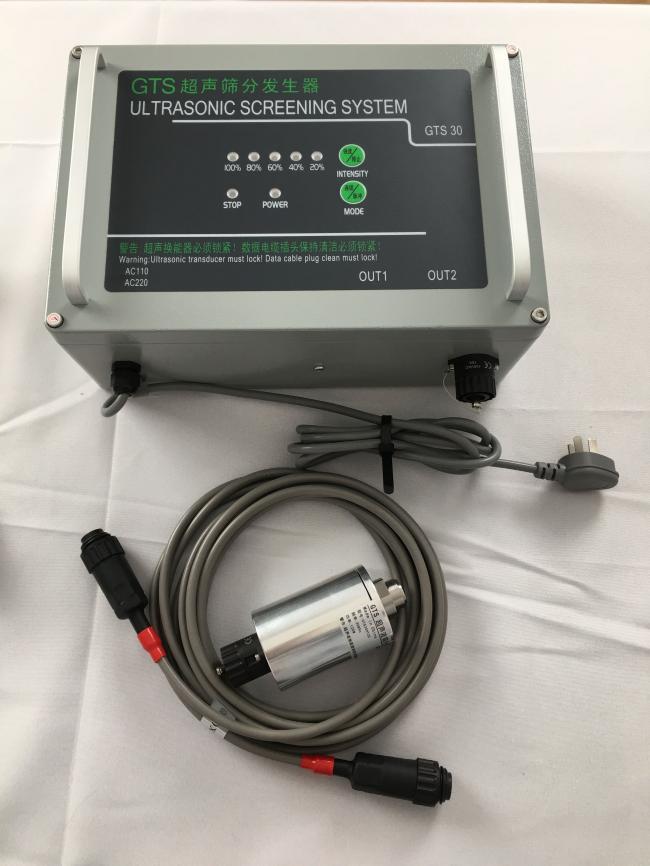

2.1超聲波控制儀：36KHz 高頻超聲波發生器。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡潔方便。
2.2高頻連接線：超聲波振蕩器與超聲波控制儀之間采用電纜連接。
2.3連接器：航空接插件。
2.4轉換器：高頻超聲波換能器。
2.5超聲波網架：由外網架與共振環組成。
2.6篩網：適用10目~635目。
三、工作原理
超聲波篩分系統由超聲波控制儀、轉換器、共振環組成。超聲波控制儀產生的高頻電振蕩由轉換器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲振動，既可防止網孔堵塞，又可使篩分機提高產量和質量。
四、技術數據
超聲波控制儀（電超聲產品）：型號：GTS30-200
4.1電源：交流110-220V±10% 50~60Hz
4.2整機電流：≤ 1A
4.3高頻電流：≤ 0.8A
4.4工作頻率：36KHz
4.5模式：連續,脈沖4種模式。
4.6最高環境溫度：60度。
4.7接線方式：插頭式，易于插接，方便更換。
五、操作說明
5.1根據所篩物料不同，旋振篩內部的偏心錘設定角度及方向有所不同，所以在設備供電之前應事先對其調整。
5.2超聲波控制儀與旋振篩分別供電，超聲波電源為單相供電，旋振篩為三相供電（需可靠接地）。
5.3超聲波控制儀與轉換器的引線通過插頭連接。請按照超聲波控制儀連接線標示，插入接口并鎖緊，使超聲波控制儀與機體超聲波接口正確連接。
5.4超聲波控制儀面板上設有“ 強度/停止”和“連續/脈沖”兩個按鍵，另外有LED窗口來顯示工作狀態。
六、安裝檢查
6.1 安裝
6.1.1 機器安裝前，首先按照裝箱單檢查零部件是否完整齊全。
6.1.2 按照安裝圖進行設備安裝，基礎應有足夠的剛度和強度，以支承振動篩的全部靜負荷和動負荷。安裝時，確保篩機在水平位置。
6.1.3 確保篩機與料斗、溜槽等非運動件之間應保持最小75mm的間隙。
6.1.3 超聲波電源為AC110-220V、50Hz。檢查AC220V電源，是否正常。6.1.4 旋振篩及超聲波控制儀要可靠接地。
6.2 調試與試運行：
6.2.1 檢查電源及各電氣連接確保正確可靠，并空載開機運行5分鐘。
6.2.2 調整上下重錘的角度和配重塊的重量，使網面物料的運行軌跡符合用戶使用要求。調整后鎖緊上下重錘的緊固螺栓。
6.2.3 確認超聲波控制儀與轉換器連線接好，接通超聲波控制儀的電源，選擇所需要的振動模式。用手觸摸網面應有明顯振感。
GTS30-200超聲波篩分系統優點
一、現場操作更簡單，更方便。
二、輸出功率大，單臺可以驅動兩米網面。
三、通用性高，適合任何外置網架，均可驅動。
四、主機和換能器可以在-40°C~60°C的環境下正常工作。
五、換能器溫度在常溫下工作40°C左右，減免了換能器經常被燒壞的問題。
六、航空插件采用新型設計結構，杜絕了外界粉塵進入，造成換能器短路被燒壞。
七、波形無毛刺，減少了同類產品波形產生的毛刺對篩網的損壞，延長篩網使用壽命。
八、相對同類產品，產量提高20%~40%
九、有外在因素造成的停電，來電無需再次操作，即可按原來設定模式正常工作。
十、GTS30-200超聲波穩定性強，減免了由于電壓不穩定或其它因素造成的超聲波形不穩，因而造成工作效率降低和對篩網的損壞。
十一、軟啟動，啟動時柔性啟動，避免了猛然啟動對篩網的沖擊。
十二、主機部分核心元件采用進口元件，增強了工作性能，減少了故障率，延長了設備使用壽命。
十三、主機和換能器滿足潮濕惡劣環境工作，滿足IP65。
十四、換能器外置對物料無影響，維護方便。
